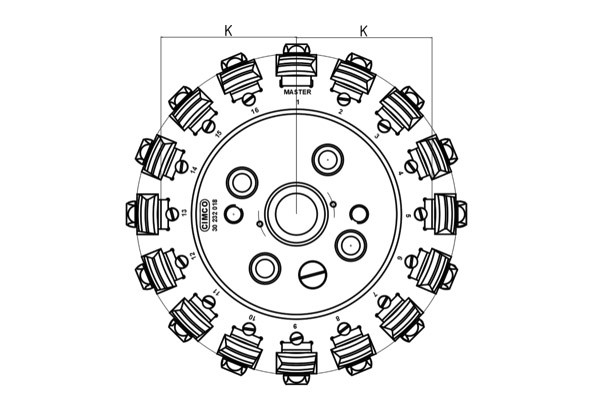

FIN.SIN.NEW CUTTER
신형 타입 조립식 피니언 정삭 전용 커터
★ FIN.SIN.NEW CUTTER는 그리슨사의 HARC-AC II Single side Finishing Cutter와 유사합니다.

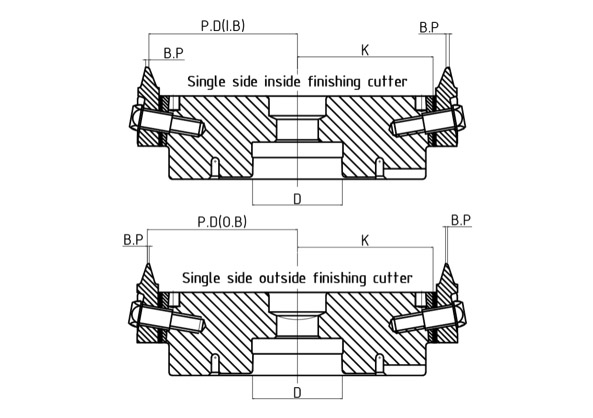

- 정삭 단면 피니언 치절(齒切) 커터
- FIN.SIN.NEW CUTTER는 치절(齒切) 작업에서 높은 효율성과 우수한 표면 품질을 제공합니다. 또한, 구조적인 개선을 통해 기존의FIN.OLD Sigle side CUTTER 보다 향상된 성능을 발휘합니다.
Cutter Standard
| No. | AVE.CUTTER DIAMETER |
PROCESSING | HEAD NUMBER |
NUMBER of MASTER |
NUMBER of BLADES |
CUTTING DEPTH |
CLAMPING STYLE |
|---|---|---|---|---|---|---|---|
| 1 | 5.0" | Pinion Finishing | 30 232 015 | 1 | 12 | 0.375"(9.6㎜) | Center Screw |
| 2 | 6.0" | Pinion Finishing | 30 232 017 | 1 | 12 | 0.375"(9.6㎜) | Four Screws |
| 3 | 6.0" | Pinion Finishing | 30 232 018 | 1 | 16 | 0.375"(9.6㎜) | Four Screws |
| 4 | 6.0" | Pinion Finishing | 30 232 019 | 1 | 16 | 0.375"(9.6㎜) | Four Screws |
| 5 | 7.5" | Pinion Finishing | 30 232 022 | 1 | 16 | 0.562"(14.3㎜) | Four Screws |
| 6 | 9.0" | Pinion Finishing | 30 232 023 | 1 | 16 | 0.562"(14.3㎜) | Four Screws |
| 7 | 9.0" | Pinion Finishing | 30 232 024 | 1 | 20 | 0.562"(14.3㎜) | Four Screws |
| 8 | 9.0" | Pinion Finishing | 30 232 026 | 1 | 20 | 0.562"(14.3㎜) | Four Screws |

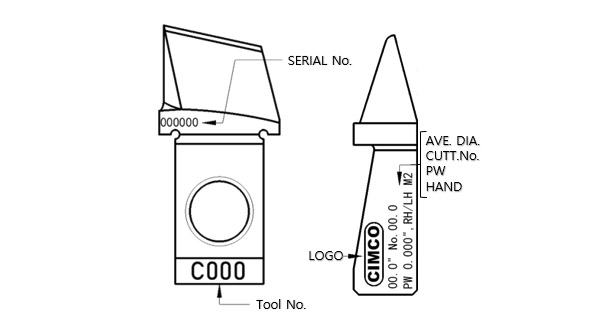

BLADE MARKING:
FIN.SIN.NEW CUTTER
