ROU.NEW CUTTER
신형 타입 조립식 황삭 전용 커터
★ ROU.NEW CUTTER는 그리슨사의 RIDG-AC Roughing Cutter와 유사합니다.
- 대량 생산되는 피니언과 기어의 황삭 가공 작업을 위해 설계된 인서트 블레이드 HSS 페이스 밀링 커터.
Cutter Standard
| No. | AVE.CUTTER DIAMETER |
PROCESSING | HEAD NUMBER |
NUMBER of | CUTTING DEPTH |
CLAMPING STYLE |
|||
|---|---|---|---|---|---|---|---|---|---|
| BB | OB | IB | BLADES | ||||||
| 1 | 6.0" | Roughing | 30 207 007 | 10 | 5 | 5 | 20 | 0.500"(12.7㎜) | Four Screws |
| 2 | 7.5" | Roughing | 30 207 009 | 12 | 6 | 6 | 24 | 0.500"(12.7㎜) | Four Screws |
| 3 | 9.0" | Roughing | 30 207 010 | 14 | 7 | 7 | 28 | 0.562"(14.3㎜) | Four Screws |
| 4 | 12.0" | Roughing | 30 207 011 | 18 | 9 | 9 | 36 | 0.765"(19.5㎜) | Four Screws |
| 5 | 16.0" | Roughing | 30 207 013 | 20 | 10 | 10 | 40 | 1.000"(25.4㎜) | Four Screws |
| No. | AVE.CUTTER DIAMETER |
PROCESSING | HEAD NUMBER |
NUMBER of | CUTTING DEPTH |
CLAMPING STYLE |
||
|---|---|---|---|---|---|---|---|---|
| OB | IB | BLADES | ||||||
| 1 | 6.0" | Roughing | 30 207 007 | 10 | 10 | 20 | 0.500"(12.7㎜) | Four Screws |
| 2 | 7.5" | Roughing | 30 207 009 | 12 | 12 | 24 | 0.500"(12.7㎜) | Four Screws |
| 3 | 9.0" | Roughing | 30 207 010 | 14 | 14 | 28 | 0.562"(14.3㎜) | Four Screws |
| 4 | 12.0" | Roughing | 30 207 011 | 18 | 18 | 36 | 0.765"(19.5㎜) | Four Screws |
| 5 | 16.0" | Roughing | 30 207 013 | 20 | 20 | 40 | 1.000"(25.4㎜) | Four Screws |

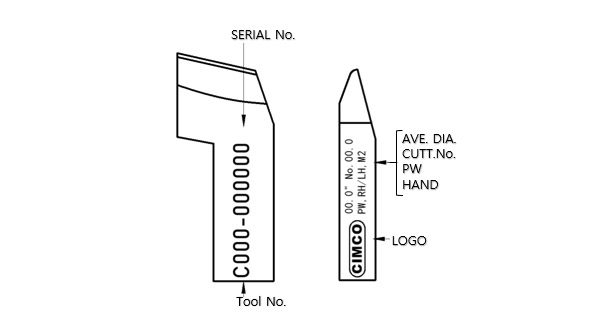

BLADE MARKING:
FIN.ROU CUTTER
